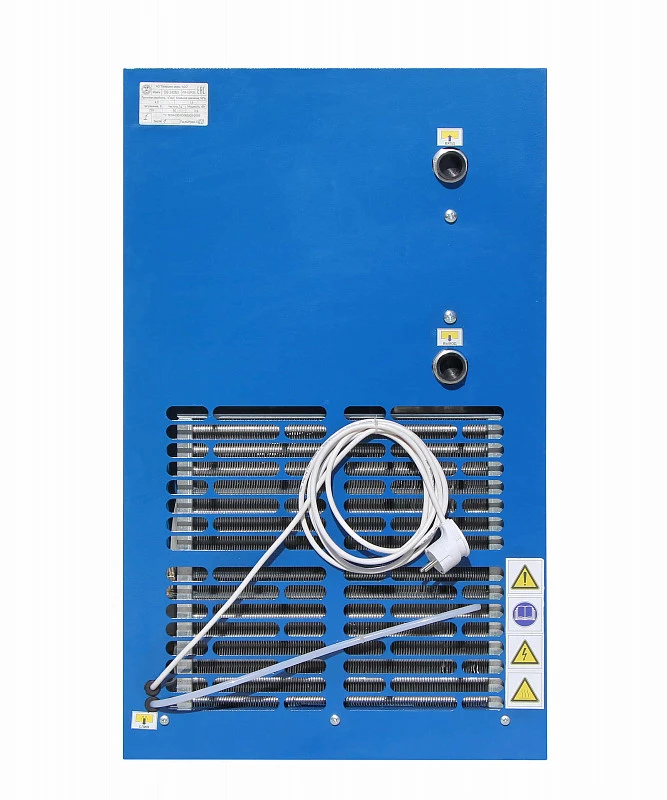

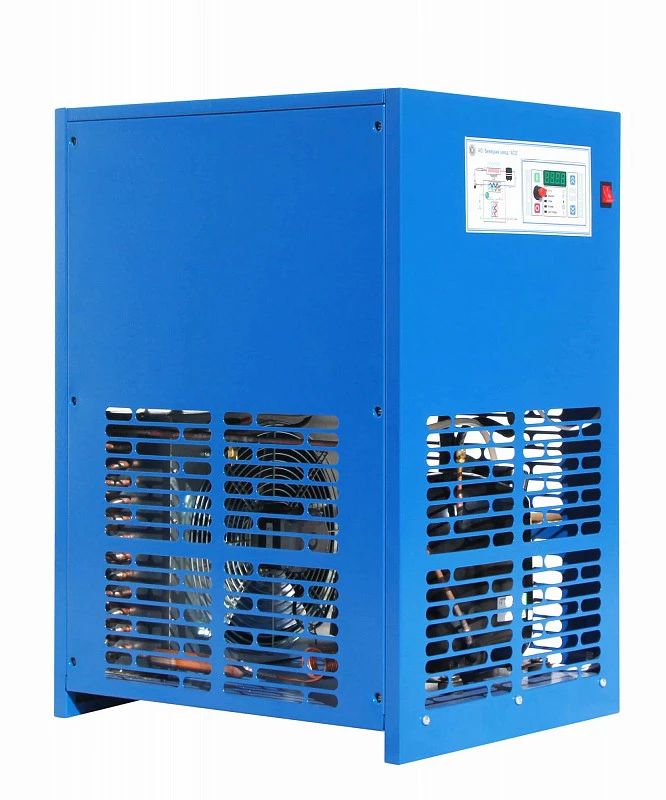

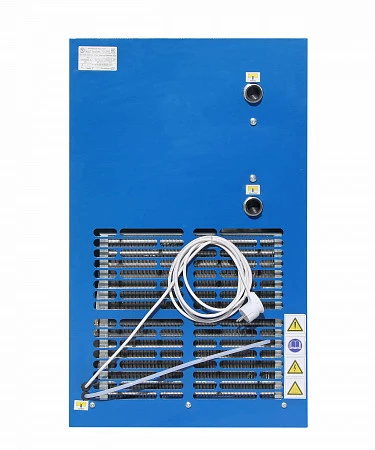

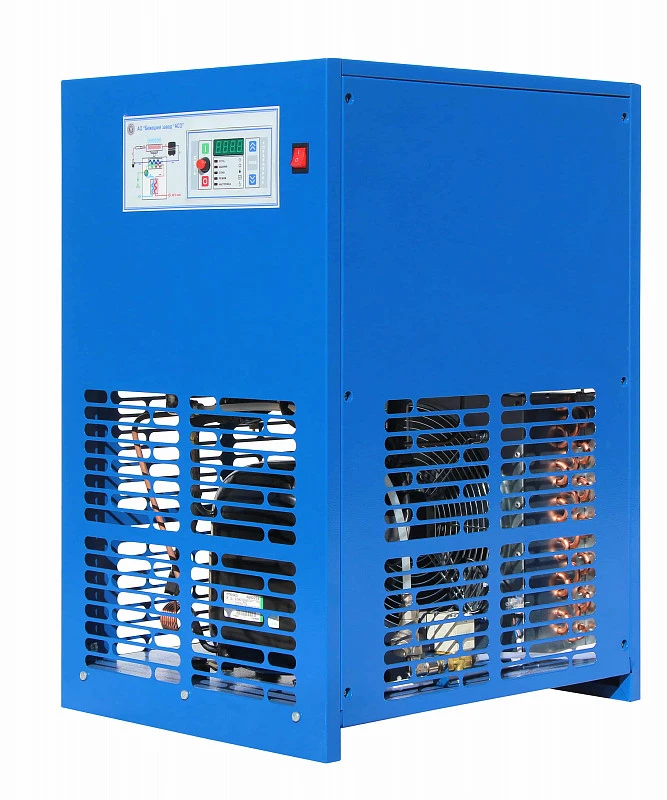

Осушитель сжатого воздуха рефрижераторного типа АСО ОВ-360М1

Осушитель сжатого воздуха рефрижераторного типа АСО ОВ-360М
Осушитель воздуха рефрижераторного типа ОВ-360М1 Бежецкого завода АСО  с пропускной способностью 6000 л/мин рассчитан на максимальное рабочее давление 16 атм. Точка росы +3 °C. Электропривод 1,1 кВт / 220 В. Размеры 50 х 60 х 82 см, масса 73 кг.

Осушитель предназначен для осушения сжатого воздуха путем охлаждения до температуры точки росы +1…+5 °С, с последующим удалением конденсата. Изготовлен для подключения в однофазную трехпроводную электрическую сеть переменного тока напряжением 220 В частотой 50 Гц. Исполнение "УХЛ" для категории размещения 4.2 по ГОСТ 15160–69  и предназначен для эксплуатации в следующих условиях:
высота над уровнем моря, до 1000 м;
температура окружающей среды +10 до +35 °С;
относительная влажность воздуха не более 80% при +25 °С.
Работа осушителя осуществляется за счет конденсации влаги на холодной поверхности. Контур теплообменника «Воздух-воздух» охлаждает горячий воздух. Второй контур теплообменника «Воздух-фреон» понижает температуру сжатого воздуха до установленной температуры точки росы. Пары воды конденсируются и впоследствии отделяются из воздуха. Полученный конденсат собирается в сепараторе и удаляется через блок слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя.

Конденсатор в сборе с вентилятором представляют собой теплообменник, в котором за счет охлаждения сжатого газообразного фреона происходит конденсация его паров.

Регулятор производительности предназначен для регулировки подачи хладагента для обеспечения требуемой температуры точки росы. Для эффективной работы осушителя регулятор производительности должен быть настроен так, чтобы двигатель компрессора работал постоянно, обеспечивая стабильную температуру точки росы в контуре теплообменника.

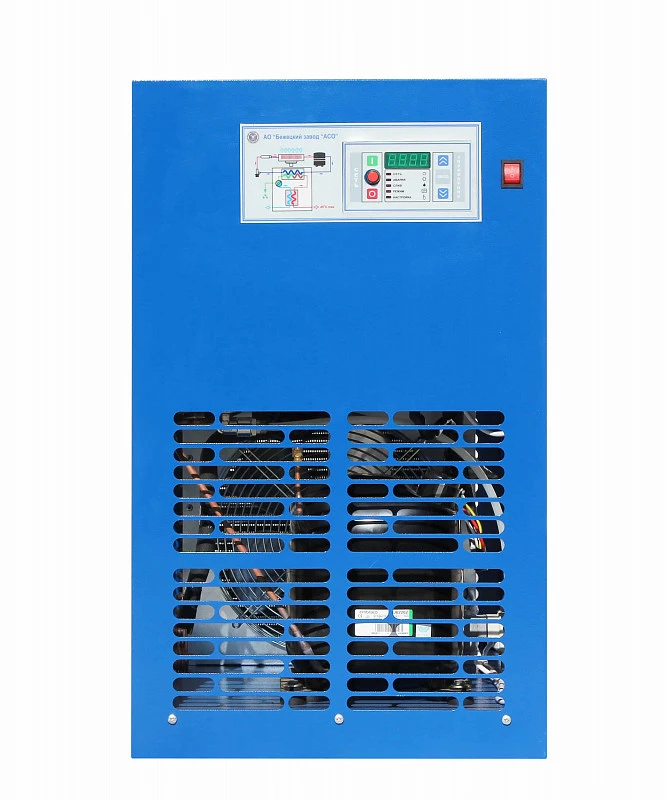

Контроль за работой осушителя воздуха ОВ-360М1 осуществляется электронным блоком управления. Блок управления имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»).


Блок управления осуществляет свою работу в трёх режимах:
автоматический режим;
ручной режим;
режим программирования.
Осушитель снабжен автоматической системой аварийной защиты с возможностью индикации причины аварийного останова. Экстренная остановка и блокировка пуска электродвигателя и компрессора происходит при следующих условиях:
превышение температуры точки росы выше заданной в течение заданного времени;
понижение точки росы ниже заданной или ниже 0 °С в течение заданного времени;
обрыв входной цепи датчика;
короткое замыкание входной цепи датчика.
Рекомендуемая схема пневмосистемы
